气力输送器
加拿大STREAM TEK的气力输送器可联接标准导管、软管和管子，从而形成一个同轴的强力输送器。?这是一套便宜且低维护成本的输送系统。物料的输送可由气压的调节来控制。整体没有可移动部件和电气部件，可保证使用时的免维护。
|
|
螺纹气力输送器
|
非螺纹气力输送器 |
| 可联接普通管材来输送部件、碎片和疏松物料。此型号可以直接入水管，方便架设整体系统。 |
可联系普通的软件和导管来输送输送部件、碎片和疏松物料。此型号采用简单的夹套联系，方便架设整体系统。 |
什么是气力输送器？
气力输送器是只使用压缩空气来传送物件的装置。压缩空气射入气力输送器后，马上在一端形成了一个高速的气流，而在另一端形成真空。气力输送器可输送远程高效的输送种类固体物料。产品无移动部件真正免维护，最大口径到3" (76mm)
工作原理
- (A)压缩空气进入增加室。
- (B)压缩空气通过喷嘴射出并在进口形成真空。
- (C)真空将物料吸入并加速通过输送器并到达目的地。
|
|
如何选型
加拿大STREAM TEK的气力输送器可快速低耗的传送塑料原料、碎片、木屑、食品、固体、废料、纺织品、颗粒和小部件。通常通过以下四种要求来选型：物料直径、流量、产品材质和所使用的管径
Material |
Temperature Rating |
Corrosion Rating |
铝制 |
272°F (133°C) |
Good |
303不锈钢 |
403°F (206°C) |
Excellent |
316不锈钢 |
956°F (513°C) |
Excellent |
型号
Diameter |
Material |
Air Consumption
@ 80 PSIG (5.5 BAR) |
Vacuum
(Inches H20) |
Inlet |
3/4" |
Aluminum, Stainless Steel (Type 303), &
Hi-Temp Stainless Steel (Type 316) |
8 SCFM
(226 SLPM) |
-49 |
1/4" NPTF |
1" |
16 SCFM
(453 SLPM) |
-43 |
1/4" NPTF |
1.25" |
25 SCFM
(708 SLPM) |
-42 |
1/4" NPTF |
1.5" |
35 SCFM
(991 SLPM) |
-35 |
3/8" NPTF |
2" |
45 SCFM
(1274 SLPM) |
-28 |
3/8" NPTF |
2.5" |
58 SCFM
(1641 SLPM) |
-23 |
3/8" NPTF |
3" |
70 SCFM
(1981 SLPM) |
-14 |
1/2" NPTF |

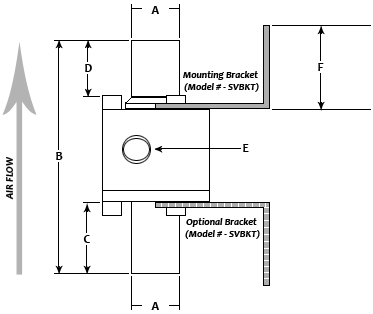

尺寸
TOP VIEW |
SIDE VIEW |
 |
 |
|
A
(O.D.) |
A
B |
A
C |
A
D |
A
E |
A
F |
A G
(I.D.) |
A
H |
1" |
1.00"
(25 mm) |
5.20"
(132 mm) |
1.40"
(36 mm) |
1.27"
(32 mm) |
1/4"
NPT |
1.75"
(44 mm) |
0.75"
(19 mm) |
2.50"
(64 mm) |
1.25" |
1.25"
(32 mm) |
5.20"
(132 mm) |
1.40"
(36 mm) |
1.27"
(32 mm) |
1/4"
NPT |
1.75"
(44 mm) |
1.00"
(25 mm) |
2.75"
(70 mm) |
1.5" |
1.50"
(38 mm) |
5.20"
(132 mm) |
1.40"
(36 mm) |
1.27"
(32 mm) |
3/8"
NPT |
1.75"
(44 mm) |
1.25"
(32 mm) |
3.00"
(76 mm) |
2" |
2.00"
(51 mm) |
5.20"
(132 mm) |
1.40"
(36 mm) |
1.27"
(32 mm) |
3/8"
NPT |
1.75"
(44 mm) |
1.75"
(44 mm) |
3.50"
(89 mm) |
2.25" |
2.50"
(64 mm) |
5.20"
(132 mm) |
1.40"
(36 mm) |
1.27"
(32 mm) |
3/8"
NPT |
1.75"
(44 mm) |
2.25"
(57 mm) |
4.00"
(102 mm) |
3" |
3.00"
(76 mm) |
5.20"
(132 mm) |
1.40"
(36 mm) |
1.27"
(32 mm) |
1/2"
NPT |
1.75"
(44 mm) |
2.75"
(70 mm) |
4.55"
(116 mm) |
|
