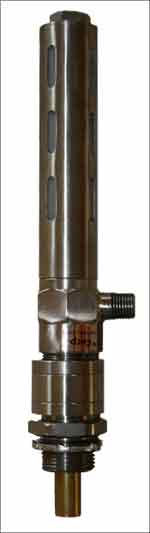

机柜冷却器
如果仪表柜使用我们非常便宜而又可靠的涡流管，可以保证柜内的制冷和空气的净化。当涡流管不断的提供冷气时，冷却器内建了一个安全阀可将柜内的热气及时排出。安装了冷却器的机柜可保护达到IP52和IP56的等级。安装非常简便，在开孔的机柜上工人可在1分钟内安装完毕。
工作原理
- (A) 压缩空气进入涡流管
- (B) 涡流管将压缩空气分别冷热两种气流
- (C) 热气流从涡流管的排出并且有效的降低了噪音
- (D) 柜内的热气从冷却器的安全阀排出
- (E) 冷气流通过气流分配器进入到需要制冷的区域
|
|
如何计算需要多大制冷量
- 计算柜内的发热量。Watts x 3.41 = (W) Btu/hr.
- 计算暴露在空气上尺寸（不含顶盖）。[ 2 x {Width} + 2 x {Depth} ] {Height} = (S) Square feet of cabinet
- 计算最大外部温与希望的柜内温度差。查阅下表可得到Btu/hr./sq. ft.值。
温度 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
制冷量 |
1.5 |
3.3 |
5.1 |
7.1 |
9.1 |
11.3 |
13.8 |
16.2 |
- 计算外部加热器 (S) x (B) = (H) Btu/hr.
- 现将得到的W值和H值相加，即为所需要的制冷量。
|
 |
规格型号：
| Model No. |
Capacity Btu/hr. |
Capacity Kcal/hr. |
Air Consumption SCFM @ 80 PSI |
Air Consumption
SLPM @ 5.5 Bar |
Sound Level |
| CC1208-1 |
550 |
139 |
8 |
226 |
67* |
| CC1215-1 |
1,100 |
277 |
15 |
425 |
73* |
| CC1225-1 |
1,800 |
454 |
25 |
708 |
74* |
| CC1230-1 |
2,060 |
519 |
30 |
849 |
74* |
| CC1240-1 |
2,800 |
706 |
40 |
1,132 |
79* |
| CC1250-1 |
3,400 |
857 |
50 |
1,415 |
74* |
| CC1260-1 |
4,000 |
1,007 |
60 |
1,698 |
76* |
| CC1270-1 |
4,800 |
1,209 |
70 |
1,981 |
76* |
| CC1280-1 |
5,600 |
1,411 |
80 |
2,264 |
77* |

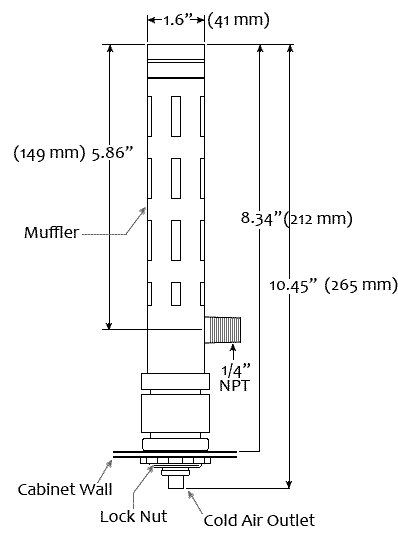

尺寸
|
