涡流冷却管
什么是涡流管？
涡流管是针对各类现场冷却和过程冷却的高效低耗解决方法。压缩空气进入涡流管后以1,000,000 RPM的转速向“热”端旋转。一旦达到底端，小部分气体通过控制阀排出。剩下的气体则反向后向“冷”端旋转。此时，涡流管即可产生最大46°C的温降和93°C的温升。
工作原理：
(A) 压缩空气，正常在 (5.5 - 6.9 BAR)进入涡流管（管口螺纹为NPTM）通过发生器进入旋转室。
(B) 气流增强到1,000,000 RPM后，向“热”端流动并且在达到底端后延涡流管中心反向流动。
(C) 这个在“热”端尾部的黄铜控制阀可便捷调整冷热空气比。
如何选型：
加拿大STREAM TEK的涡流管有中、小两种尺寸。所有产品都是不锈钢材质，有着非常好耐磨性、防腐性和抗氧化性，保证产品可实现免维护。
小型涡流管
最大制冷能力550 BTU/Hr |
中型涡流管
最大制冷能力2.800 BTU/Hr |
#7500系列涡流管
#7500系列涡流管广泛应用在电器控制柜的制冷、工具冷却和部件冷却。产品优化了耗气量与温降，为客户提供最大的制冷能力。如下表：
|
|
|
|
Kcal / Hr. @ 6.9 |
Small |
7502 |
2 SCFM (57 SLPM) |
145 BTU/Hr. |
37 |
Small |
7504 |
4 SCFM (113 SLPM) |
275 BTU/Hr. |
69 |
Small |
7508 |
8 SCFM (227 SLPM) |
560 BTU/Hr. |
141 |
Medium |
7510 |
10 SCFM (283 SLPM) |
700 BTU/Hr. |
176 |
Medium |
7515 |
15 SCFM (425 SLPM) |
1100 BTU/Hr. |
277 |
Medium |
7525 |
25 SCFM (708 SLPM) |
1800 BTU/Hr. |
454 |
Medium |
7530 |
30 SCFM (850 SLPM) |
2060 BTU/Hr. |
519 |
Medium |
7540 |
40 SCFM (1133 SLPM) |
2800 BTU/Hr. |
706 |
#7700系列涡流管
#7700系列涡流管是针对需要极端冷却应用而设计的，如电路板测试和试验室样品制冷。这系列产品可提供非常低温的出口湿度，但出口的流量也相对较低。一般来说，#7700系列是针对需要低于-18oC的应用场合，如下表：
|
|
|
|
|
Small |
7702 |
2 SCFM (57 SLPM) |
-- |
-- |
Small |
7704 |
4 SCFM (113 SLPM) |
-- |
-- |
Small |
7708 |
8 SCFM (227 SLPM) |
-- |
-- |
Medium |
7710 |
10 SCFM (283 SLPM) |
- |
-- |
Medium |
7715 |
15 SCFM (425 SLPM) |
-- |
-- |
Medium |
7725 |
25 SCFM (708 SLPM) |
-- |
-- |
Medium |
7730 |
30 SCFM (850 SLPM) |
-- |
-- |
Medium |
7740 |
40 SCFM (1133 SLPM) |
-- |
-- |
涡流管的优势：
- 型号的易于识别
- 降低经营成本
- 增强可靠性和耐久性
- 降低成本
- 实现效果最大化
- 改进生产效率
- 最小化投入
- 免维护
尺寸：
小型涡流管

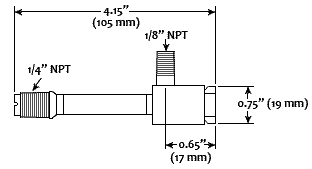

无消声器

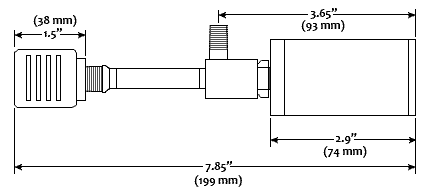

带消声器
中型涡流管
无消声器

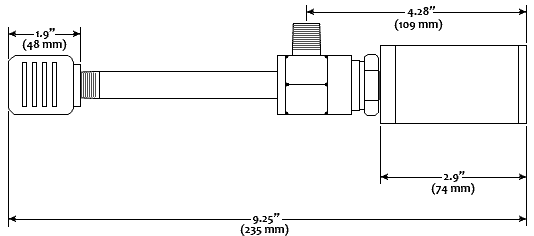

带消声器
 ? |
