气流擦洗器
加拿大STREAM TEK气流擦洗器提供了360°环形统一风环，有制冷、吹扫和制冷的功能。此产品主要针对：电缆、电线、软管、挤出成型和管子等。两片式的开合设计有利于方便的装载物件。
|
|
标准气流擦洗器 |
高温气流擦洗器 |
| 标准气流擦洗器在非腐蚀且低于66°C时的最佳选择。产品使用标准气管、铝制材料、不锈钢螺丝和不锈钢垫片 |
高温气流擦洗器可使用在腐蚀性和高温至427°C的环境下。产品使用金属编织联接气管、不锈钢材料、不锈钢螺丝和不锈钢垫片 |
工作原理
- (A) 压缩空气通过接头进入流通室
- (B) 压缩空气通过风门以高速进入一个非常小喷管
- (C) 气流根据柯安达原理形成一个圆锥型气流可对物料表面进行擦洗、干燥和清洁
- (D) 周边气流被擦洗器发出的气流所带动一起高速流向物料
- (E) 需要干燥或清洁的物件需按气流相反的方向输送
|
|
型号
标准气流擦洗器
|
Model # |
Inside Diameter |
Material |
|
RB001A |
1" |
Aluminum |
RB002A |
2" |
Aluminum |
RB003A |
3" |
Aluminum |
RB004A |
4" |
Aluminum |
RB005A |
5" |
Aluminum |
RB006A |
6" |
Aluminum |
高温气流擦洗器
|
Model # |
Inside Diameter |
Material |
|
RB001S |
1" |
Stainless Steel |
RB002S |
2" |
Stainless Steel |
RB003S |
3" |
Stainless Steel |
RB004S |
4" |
Stainless Steel |
RB005S |
5" |
Stainless Steel |
RB006S |
6" |
Stainless Steel |

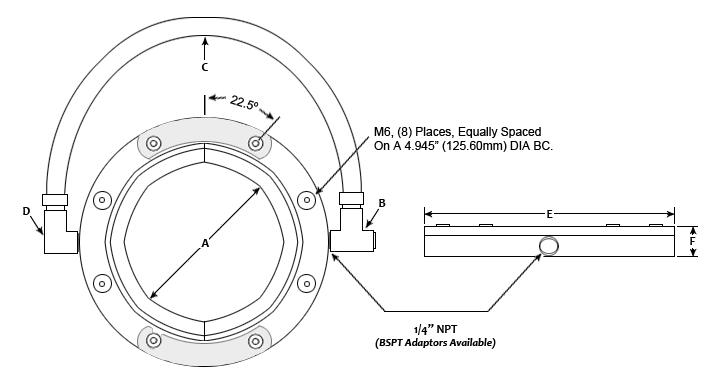

尺寸
SIZES |
A |
B (Inlet) |
C (Hose) |
D |
E |
F |
1" |
1.00"
(25 mm) |
1/4"
NPTF |
3/8" |
-- |
3.70"
(94 mm) |
1.15"
(29 mm) |
2" |
2.00"
(51 mm) |
1/4"
NPTF |
3/8" |
-- |
4.70"
(119 mm) |
1.15"
(29 mm) |
3" |
3.00"
(76 mm) |
1/4"
NPTF |
3/8" |
-- |
5.70"
(145 mm) |
1.15"
(29 mm) |
4" |
4.00"
(102 mm) |
1/4"
NPTF |
3/8" |
-- |
6.70"
(170 mm) |
1.15"
(29 mm) |
5" |
5.00"
(127 mm) |
1/4"
NPTF |
3/8" |
-- |
7.70"
(196 mm) |
1.15"
(29 mm) |
6" |
6.00"
(152 mm) |
1/4"
NPTF |
3/8" |
-- |
8.70"
(221 mm) |
1.15"
(29 mm) |
|
